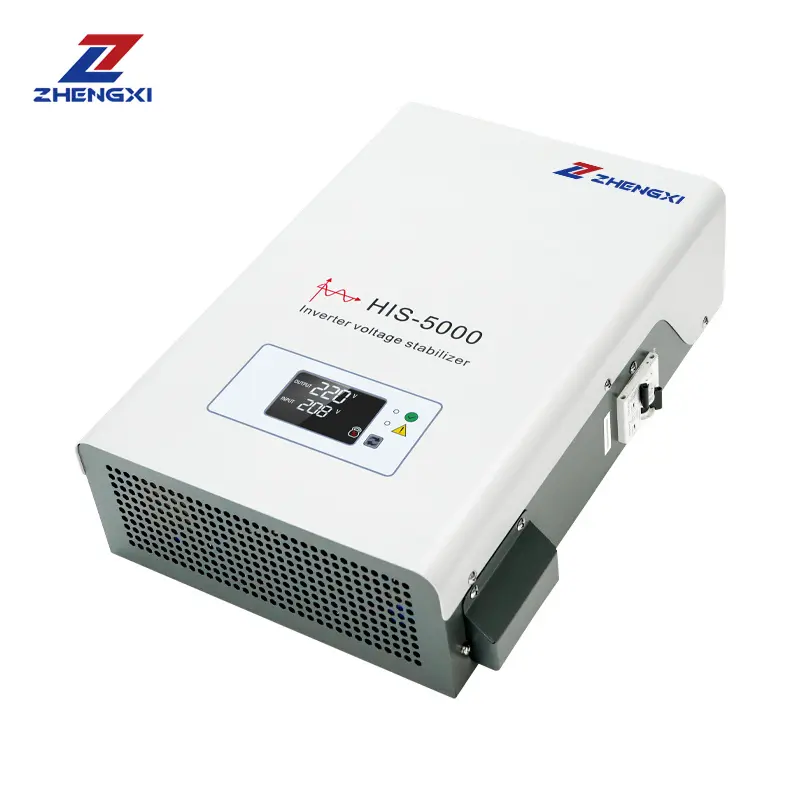

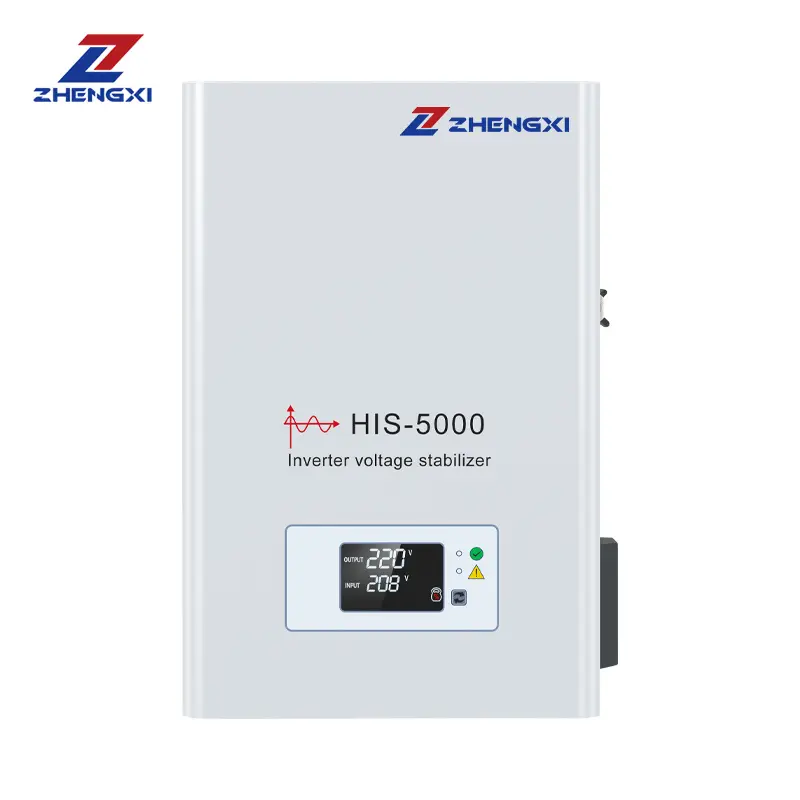

Что такое регулятор напряжения однофазного IGBT-инвертора?
Однофазный инверторный IGBT стабилизатор напряжения - это передовая система стабилизации напряжения переменного тока, которая использует высокочастотное переключение IGBT в сочетании с цифровым управлением DSP для регулирования выходного напряжения с высокой точностью.
В отличие от стандартных сервостабилизаторов напряжения, в которых используются двигатели, шестерни и угольные щетки, IGBT-стабилизатор напряжения осуществляет полностью электронную коррекцию напряжения, обеспечивая:
- Более высокая скорость реакции
- Повышенная точность регулирования напряжения
- Чистый синусоидальный выход
- Бесшумная работа, не требующая технического обслуживания
⚠️ Примечание: Стабилизация напряжения, но не накопление энергии, является основной задачей этого product. Это не ИБП или инвертор с аккумулятором.
Как профессиональный производитель, компания ZHENGXI разработала однофазный IGBT-стабилизатор, уделяя особое внимание электробезопасности, терморегулированию и международным стандартам качества электроэнергии.
Технические характеристики
| Параметр | Технические характеристики |
| Номинальная мощность | 350VA-15KVA |
| Диапазон входного напряжения | 90V-310V |
| Входная частота | 50 Гц (диапазон 43-57 Гц) |
| Выходное напряжение | 220 В ПЕРЕМЕННОГО ТОКА |
| Точность напряжения | ±1% |
| Форма волны | Чистая синусоидальная волна |
| Время отклика | 0 мс |
| Эффективность | ≥97% |
| Коэффициент мощности | ≥0.99 |
| Функции защиты | Повышенное/пониженное напряжение, перегрузка, перегрев, короткое замыкание |
| Рабочая температура | -10°C ~ +45°C |
| Тип дисплея | Светодиодные индикаторы |
| Уровень защиты | IP20 |
| Размеры (Ш×Д×Г) | 225 × 160 × 80 мм |
| Вес | 1,3-13 кг (в зависимости от мощности) |
| МОДЕЛЬ | HIS-350 | HIS-550 | HIS-1000 | HIS-1500 | HIS-2000 | HIS-5000 | HIS-10000 | HIS-15000 |
| Входные параметры | ||||||||
| Мощность | 300W | 400W | 800W | 1125W | 1500W | 4500W | 9000W | 13500W |
| Диапазон стабилизации | 90-310V | 90-310V | 90-310V | 90-310V | 90-310V | 90-310V | 90-310V | 90-310V |
| Номинальный | 50 Гц | 50 Гц | 50 Гц | 50 Гц | 50 Гц | 50 Гц | 50 Гц | 50 Гц |
| частота входного сигнала | ||||||||
| вход | 43-57 Гц | 43-57 Гц | 43-57 Гц | 43-57 Гц | 43-57 Гц | 43-57 Гц | 43-57 Гц | 43-57 Гц |
| диапазон частот | (Автоматическое обнаружение) | (Автоматическое обнаружение) | (Автоматическое обнаружение) | (Автоматическое обнаружение) | (Автоматическое обнаружение) | (Автоматическое обнаружение) | (Автоматическое обнаружение) | (Автоматическое обнаружение) |
| Кривая силовой нагрузки | ||||||||
| Защита от низкого напряжения | 90V | 90V | 90V | 90V | 90V | 90V | 90V | 90V |
| Защита от высокого напряжения | 310V | 310V | 310V | 310V | 310V | 310V | 310V | 310V |
| потребляемая мощность | 0.99 | 0.99 | 0.99 | 0.99 | 0.99 | 0.99 | 0.99 | 0.99 |
| Максимальный входной ток | 2A | 2.6A | 4.9A | 7.3A | 10A | 30A | 59A | 88A |
| Мощность холостого хода | 25W | 25W | 30W | 30W | 30W | 45W | 65W | 75W |
| Режим запуска | Мягкий старт | Мягкий старт | Мягкий старт | Мягкий старт | Мягкий старт | Мягкий старт | Мягкий старт | Мягкий старт |
| Выходные параметры | ||||||||
| Точность выходного напряжения | 220±2% | 220±2% | 220~230±2% | 220~230±2% | 220~230±2% | 220~230±2% | 220~230±2% | 220~230±2% |
| выходная частота | 50 Гц | 50 Гц | 50 Гц | 50 Гц | 50 Гц | 50 Гц | 50 Гц | 50 Гц |
| Форма волны выходного напряжения | Синусоидальная волна | Синусоидальная волна | Синусоидальная волна | Синусоидальная волна | Синусоидальная волна | Синусоидальная волна | Синусоидальная волна | Синусоидальная волна |
| Напряжение | 0 мс | 0 мс | 0 мс | 0 мс | 0 мс | 0 мс | 0 мс | 0 мс |
| стабилизаторы скорости | ||||||||
| Выходной ток | 1.6A | 2.5A | 4.5A | 6.8A | 9A | 23A | 45A | 68A |
| Время защиты | <200 мс | <200 мс | <200 мс | <200 мс | <200 мс | <200 мс | <200 мс | <200 мс |
| Пиковая эффективность | 97% | 97% | 97% | 97% | 97% | 97% | 97% | 97% |
| Защиты | ||||||||
| Входное напряжение защиты от низкого напряжения | <90V | <90V | <90V | <90V | <90V | <90V | <90V | <90V |
| Входное напряжение высоковольтной защиты | >310V | >310V | >310V | >310V | >310V | >310V | >310V | >310V |
| Защита от перегрузки | да | да | да | да | да | да | да | да |
| Защита от высоких температур | >85° | >85° | >85° | >85° | >85° | >85° | >85° | >85° |
| Защита от перегрузки | 5s@105-150% нагрузка | 5s@105-150% нагрузка | 5s@105-150% нагрузка | 5s@105-150% нагрузка | 5s@105-150% нагрузка | 5s@105-150% нагрузка | 5s@105-150% нагрузка | 5s@105-150% нагрузка |
| Защита от короткого замыкания | да | да | да | да | да | да | да | да |
| Анти-высокий | 150KHZ-80MHz | 150KHZ-80MHz | 150KHZ-80MHz | 150KHZ-80MHz | 150KHZ-80MHz | 150KHZ-80MHz | 150KHZ-80MHz | 150KHZ-80MHz |
| диапазон частот | ||||||||
| Компоненты | ||||||||
| Модель переключателя | / | / | / | |||||
| KCD2 | KCD2 | KCD2 | KCD2 | KCD2 | ||||
| Тип MCB | / | / | / | / | / | 25A | 50A | 80A |
| Дизайн | ||||||||
| Тип дисплея | LED | LED | ЖК-ДИСПЛЕЙ | ЖК-ДИСПЛЕЙ | ЖК-ДИСПЛЕЙ | ЖК-ДИСПЛЕЙ | ЖК-ДИСПЛЕЙ | ЖК-ДИСПЛЕЙ |
| Водонепроницаемость и пылезащищенность | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 |
| Тип штекера | A06 | A06 | A06 | A06 | A06 | / | / | / |
| Размеры корпуса стабилизатора, | 225x160x80 | 245x165x80 | 300*175*80 | 300*175*80 | 300*175*80 | 360*260*100 | 495*360*100 | 495*550*100 |
| мм (ширина*глубина*высота) | ||||||||
| Вес | 1.3 | 1.52 | 3 | 3.06 | 3.06 | 6 | 11 | 15 |
| стабилизатор, кг | ||||||||
Основные характеристики регулирования напряжения IGBT-инверторов
* Высокоточный контроль напряжения
Точность выходного напряжения при использовании DSP-управления и высокоскоростных IGBT-модулей может составлять от ±1% до ±2%.
* Чистый синусоидальный выход*
Технология регулирования на основе инвертора обеспечивает синусоидальную волну коммунального уровня, что приводит к следующим результатам:
- Низкий уровень общих гармонических искажений (THD)
- Меньший нагрев двигателей и трансформаторов
- Повышенная совместимость с чувствительной электроникой
- Уменьшение электромагнитных помех (EMI)
* Сверхбыстрый динамический отклик
Время отклика обычно составляет ≤10 мс (в зависимости от нагрузки), способно обрабатывать данные:
- Быстрые изменения нагрузки
- Частые колебания напряжения
- Нестабильные или слабые условия электросети
* Высокая эффективность и энергосбережение
Благодаря оптимизированной технологии инвертора КПД может достигать максимума 95%.
* Миниатюрная и необслуживаемая конструкция
По сравнению с обычными сервостабилизаторами:
- Отсутствие механических изнашиваемых компонентов
- Более тихая работа
- Уменьшенный размер установки
- Не требующие особого ухода работы
Общие области применения однофазных IGBT-стабилизаторов
Однофазные стабилизаторы напряжения в инверторах применяются во многих случаях, когда важно качество электроэнергии:
- Медицинское оборудование (диагностическое оборудование, лабораторные приборы)
- Промышленная автоматизация (системы ПЛК, панели управления, датчики)
- Оборудование для телекоммуникационных сетей
- Офисная и деловая электроника
- Бытовые приборы, требующие постоянного напряжения
- Возможности регулирования напряжения в инверторных системах
Чистый синусоидальный выход делает его идеальным выбором для ценных и хрупких устройств.
Стабилизатор напряжения IGBT-инвертора в сравнении со стабилизатором напряжения сервопривода
Стабилизатор напряжения IGBT-инвертора
Полностью цифровое управление
Быстрое время отклика и высокая точность
Отсутствие механических компонентов
Идеально подходит для чувствительных электронных нагрузок
Стабилизатор напряжения сервопривода
Моторный привод с угольной щеткой
Умеренная скорость реакции
Требуется регулярное обслуживание
Плохая пригодность для точного оборудования
Именно по этой причине стабилизаторы напряжения на IGBT постепенно вытесняют сервостабилизаторы.
Как опытный производитель, ZHENGXI предлагает OEM и индивидуальные однофазные IGBT стабилизаторы для различных стандартов напряжения и применений.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Q1: Каковы причины выбора IGBT-регулятора напряжения вместо сервостабилизатора?
Стабилизаторы IGBT отличаются более быстрым действием, высокой точностью, чистой синусоидой на выходе и не требуют обслуживания.
Q2: Является ли обязательным требованием чистая синусоидальная волна на выходе?
Да. Высококачественные, точные приборы, например, в медицине, прецизионные инструменты и электронные устройства требуют использования чистых синусоидальных волн.
Q3: Можно ли использовать стабилизатор для солнечных и инверторных систем?
Да, при условии, что параметры напряжения и частоты правильно подобраны на стороне сети.
Заключение
Однофазный инверторный стабилизатор напряжения IGBT Pure Sine Wave - это передовое перспективное решение для приложений, где стабильное напряжение, высокоскоростное управление и высококачественная мощность являются основными требованиями.
Системные интеграторы, дистрибьюторы и OEM-клиенты, желающие получить надежный однофазный стабилизатор, несомненно, выиграют от использования инверторного регулятора напряжения на основе IGBT.
