ZN85-40.5 Interrupteur auxiliaire intérieur pour chariot à main

Général

Le chariot auxiliaire ZN85, conçu et produit par nos soins, est doté d'un mécanisme d'entraînement à tige filetée et peut être déplacé facilement, ce qui permet d'éviter d'endommager le mécanisme d'entraînement en cas de mauvaise manipulation.Il s'applique aux systèmes d'alimentation segmentés triphasés à courant alternatif de 50 Hz et 40,5 kV à bus unique dans les tableaux métalliques mobiles blindés KYN61-40,5.Utilisé avec différents composants primaires, il peut réaliser la connexion des bus, la mesure de l'énergie électrique et la protection contre les surcharges ou les courts-circuits pour les équipements d'alimentation et, pendant les révisions du système, le verrouillage des composants fonctionnels et des interverrouillages.

Normes de produits

La charrette à bras auxiliaire ZN85 est produite conformément à la norme et au code suivants.

GB/T 11022-2011 Spécifications communes pour les normes relatives à l'appareillage de commutation et de commande à haute tension

● CEI 62271-2007 Appareillage à haute tension - Partie 1:Spécifications communes

Conditions de fonctionnement

Conditions normales de fonctionnement

● Température ambiante:-40℃~+40℃(moins de 35℃ dans les 24 heures).

● Humidité relative:≤95%(moyenne journalière)ou ≤90%(moyenne mensuelle)

● Altitude:≤1000m

Paramètres techniques

1.1 Paramètres techniques

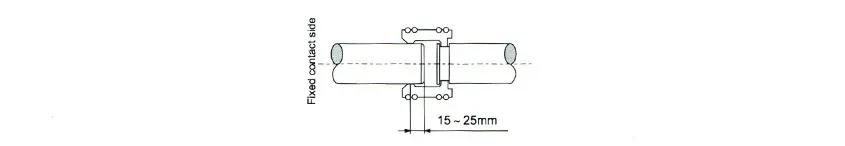

1.2 Dessin de la liaison entre le contact mobile et le contact fixe

Dimensions d'encombrement et d'installation

Dimensions globales du chariot isolant ZN85-40.5 (largeur de l'armoire : 1400 mm)
